Calculatrice diviseur de tension
Remplissez trois valeurs dans le formulaire, la dernière valeur va se calculer automatiquement. Indiquez par exemple la Tension d'entrée, les valeurs des résistance R1 et R2. La valeur de la Tension de sortie s'affiche directement.
Le diviseur de tension

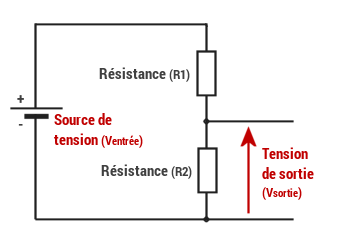

Le diviseur de tension est un montage réalisé avec deux résistances en série. Il permet de diviser une tension en entrée pour avoir une tension en sortie plus faible. La valeur de la tension de sortie se calcule avec la formule suivante :
Vsortie = Ventrée x R2 / R1+R2
La tension en entrée (Ventrée) est mesurée aux bornes des résistances R1 et R2, branchées en série.
La tension en sortie (Vsortie) est mesurée aux bornes de la résistance R2.
Les résistances sont exprimées en Ohms (Ω) et les tensions en Volts (V).
La formule du diviseur de tension découle de la loi d'Ohms.
